Walzenbiegemaschinen
|
Walzenrundbiegemaschinen
nehmen in der Umformtechnik einen großen Bereich
ein. Überall müssen
Bleche, Profile, Rohre gebogen werden. Komplette
Kreisformen, Kreissegmente oder beliebige Kon-
turen aus ineinander übergehende Biegeradien und
gerade Abschnitte.
Beim Rund- bzw. Walzenbiegemaschinen haben sich
zwei Maschinentypen etabliert; die 3- und
4-Walzenbiegemaschinen. Ein Vorteil der
4-Walzenbiegemaschinen ist: das Blech ist
während des
gesamten Biegevorganges zwischen Ober- und
Unterwalze immer eingespannt ist. Das gilt auch
für
das Anbiegen der beiden Blechenden. Durch den
Antrieb der Biegewalzen ist ein optimaler Blech-
transport während des Biegevorganges möglich.
Maßgeblichen Anteil an der Entwicklung der
Rundbiegemaschinen hat die Firma HAEUSLER. So hat
HAEUSLER als erster die hydraulische Anstellung
der Biegewalzen realisert, ebenso den direkten
und
getrennten hydraulischen Antrieb der Ober- und
Unterwalze. Und HAEUSLER baute die weltweit
größte
4-Walzenrundbiegemaschine die kalt Bleche bis zu
einer Stärke von 240 mm biegen kann. Beim
Warmbiegen sind Blechstärken von 400 mm
möglich.
Die HAEUSLER-Walzenbiegemaschine werden durch
eine neue Baureihe erweitert:
ROLLMEISER-4-Walzenbiegemaschinen:
4-Walzenbiegemaschinen gebaut mit dem KnowHow und
der Qualität des Marktführers. Standardisierte
Walzenbiegemaschinen, optimiert für die
wichtigsten Anwendungen, ausgelegt für eine
maximale Blechdicke von 40 mm und maximale
Arbeitsbreite von 3100 mm. Damit ist es möglich,
eine preiswerte, dabei technisch und qualitativ
hochwerte 4-Walzenbiegemaschine "made in
germany" anzubieten. Mit dem bekannten hohen
Standard für das die Marke HAEUSLER steht. |
|
|
|
HAEUSLER
|
4-Walzenbiegemaschinen |
|
HAEUSLER
Hydraulische
4-Walzenbiegemaschinen |
Bezeichnung |
Technische
Daten |
Maschinentyp |
VRM
|
Blechdicke |
Stahl
(kalt): 1 - 240 mm |
Blechbreite |
200
- 12000 mm |
|
|
Maschinenausstattung |
CNC-Steuerung
seitliche und obere
Rohrabstützung,
Schrägstellung der Seitenwalzen
für
Konusbiegen,
Automatische Blechzuführung; |
Einsatzbereich |
Maschinen-
und Apparatebu,
Flugzeugbau, Schiffbau, Fahr-
zeugbau,
Großrohre für Öl- und
Gaspipeline.
Einige Beispiele zur Ansicht |
|
VRM 400 x 3 CNC, Blechbreite 400 mm,
-stärke 3mm |
|
|
|
VRM 3000 x 36, Blechbreite 3000
mm, -stärke 36 mm |
VRM 1200 x 4 mit konische
Wechselwalze,
Blechstärke
1200 mm, -stärke 4 mm |
|
|
VRM 3000 x 25, Blechbreite 3000
mm, -stärke 25 mm |
VRM 8000 x 20, Blechstärke 8000
mm, -stärke 20 mm |
|
|
Schiffsplatten-Biegemaschine
VRM 12.500 x 40
Blechbreite
12.500 mm, -stärke 40 mm |
|
|
|
|
HAEUSLER
3-und 4-Walzenbiegemaschinen
Handelsprogramm |
Bezeichnung |
Technische
Daten |
Blechdicke |
1
- 50 mm |
Blechbreite |
200
- 6000 mm |
Maschinenausstattung |
3-
oder 4 -Walzenmaschinen,
Hand- und Elektromotor-Antrieb,
Hydraulischer Antrieb,
obere und seitliche Abstützung,
manuelle Einstellung,
NC- und CNC-Steuerung |
Einsatzbereich |
Maschinen
für Handwerk und
Industrie |
|
|
|
|
|
HAEUSLER
Hydraulische
4-Walzenbiegemaschinen |
Bezeichnung |
Technische
Daten |
Maschinentyp |
VRM-Biegeautomaten |
Blechdicke |
Stahl
(kalt): 1 - 20 mm |
Blechbreite |
200
- 2000 mm |
Maschinenausstattung |
CNC-Steuerung
Automatische Beschickung,
Kalibrieranlagen,
Schweißanlagen |
Einsatzbereich |
z.B.
Anlagen zur
Herstellung von
Katalysatoren, Elektromotoren,
Gleitlager, Gehäuse mit
verklinkten Stoßverbindungen,
lackierte Bleche
|
|
|
|
|
|
|
|
ROLLMEISTER |
4-Walzenbiegemaschinen |
|
Arbeitsbreite:
2100 mm |
Type |
Blechdicke
Anbiegen |
Blechdicke
Rundbiegen |
Oberwalzen-
durchmesser |
Leistung |
TETRA110
|
14
mm |
16
mm |
270
mm |
10
kW |
TETRA120 |
18
mm |
21mm |
290
mm |
10
kW |
TETRA130 |
22
mm |
27
mm |
320
mm |
17
kW |
TETRA140 |
26
mm |
31
mm |
340
mm |
17
kW |
TETRA150 |
30
mm |
36
mm |
360
mm |
25
kW |
TETRA160 |
35
mm |
41
mm |
390
mm |
25
kW |
|
|
|
|
Arbeitsbreite:
2600 mm |
Type |
Blechdicke
Anbiegen |
Blechdicke
Rundbiegen |
Oberwalzen-
durchmesser |
Leistung |
TETRA210
|
13
mm |
15
mm |
300
mm |
10
kW |
TETRA220 |
17
mm |
19
mm |
320
mm |
10
kW |
TETRA230 |
20
mm |
24
mm |
340
mm |
17
kW |
TETRA240 |
24
mm |
28
mm |
370
mm |
17
kW |
TETRA250 |
28
mm |
33
mm |
400
mm |
25
kW |
TETRA260 |
32
mm |
38
mm |
430
mm |
25
kW |
|
Standardausstattung: |
- 7
Achsen-CNC-Steuerung,
- Arbeitsgeschwindigkeit:
8 m/min
- elektrischer
Walzenantrieb
- hydraulische
Walzenverstellung |
Optionales
Zubehör: |
-
Konusbiegeeinrichtung
- Obere u. seitliche
Abstützung
- gehärtete Walzen
- 2-Walzenantrieb
- Wechselwalzen |
|
Arbeitsbreite:
3100 mm |
Type |
Blechdicke
Anbiegen |
Blechdicke
Rundbiegen |
Oberwalzen-
durchmesser |
Leistung |
TETRA310
|
12
mm |
14
mm |
320
mm |
10
kW |
TETRA320 |
15
mm |
18
mm |
340
mm |
10
kW |
TETRA330 |
19
mm |
22
mm |
370
mm |
17
kW |

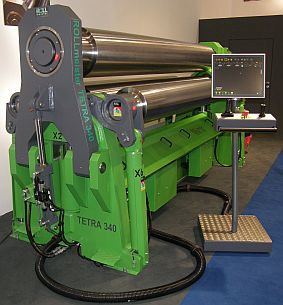

TETRA340 |
22
mm |
26
mm |
390
mm |
17
kW |
TETRA350 |
26
mm |
30
mm |
420
mm |
25
kW |
TETRA360 |
30
mm |
35
mm |
450
mm |
25
kW |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HAEUSLER
Kalibriermaschinen |
Bezeichnung |
Technische
Daten |
Maschinentyp |
CM
Spreizkalibriermaschinen |
Werkstückdurchmesser |
20
- 5000 mm |
Werkstückhöhe |
10
- 12000 mm |
Maschinenausstattung |
CNC-Steuerung
Automatische Beschickung, |
Einsatzbereich |
Stauchen
und Strecken von kalten
und warmen metallischen Hohl-
körpern,
Maschinenteile mit hoher
reproduzier-
barer Form- und Maßgenauigkeit
von
+/-0,05mm,
runde und asymmetrische Werk-
stücke, |
|
SM-H 2,5 |
|
|
|
|
|
|
|
|
HAEUSLER
Kesselboden Kümpelpressen und
Bördelmaschinen |
Bezeichnung |
Technische
Daten |
Blechdicke |
bis
45 mm (kalt und 100 mm (warm) |
Presskraft |
bis
8.000 kN |
Werkstückdurchmesser |
bis
8.000 mm |
Maschinenausstattung |
offener
und geschlossener Rahmen;
Manipulator, alle 3 Biegerollen
angetrieben |
Einsatzbereich |
Kesselbodenfertigung |
|
|
|
|
|
