Rohrbiegen
 |
Ein wichtiges Biegeverfahren bei
Rohren ist das Dorn- oder Ziehbiegen. Bei diesem
Verfahren
wird das Rohr gegen eine Biegescheibe mit dem zu
biegenden Rohrdurchmesser geklemmt und
dann um diese Biegescheibe gezogen. Für jeden
Biegedurchmesser ist eine entsprechende
Biegescheibe notwendig.
Um unterschiedliche Radien pro Werkstück biegen
zu können, werden Biegescheiben überein-
andergelegt und je nach Bedarf zum Biegen am Rohr
positioniert.
Bei kleinen Biegeradien besteht die Gefahr, daß
das Rohr in der Biegezone einfällt. Um das zu
verhindern werden die Rohre gefüllt, ganz oder
nur in der Biegezone. Rohre mit kleinen Durch-
messern werden mit Sand oder Kunsstoff gefüllt.
In großen Rohren wird eine Dorn geschoben,
der das Innenrohr in der Biegezone ausfüllt.
MOBITEC ist ein bedeutender Hersteller von
Ziehbiegemaschinen für Rohre in dem Bereich von
Durchmesser 2 bis weit über 100 mm. Das
Maschinenprogramm umfaßt manuell bediente und
CNC-gesteuerte Biegemaschinen. CNC-Meßplätze
können mit den Maschinen verbunden
werden. Mit den Rohrbiegemaschinen von MOBITEC
wird kostengünstig produziert, schnell,
zuverlässig und mit hoher Widerholgenauigkeit.
Egal ob Einzelstücke oder Großserien. |
 |
 |
 |
| |
|
| |
|
 |

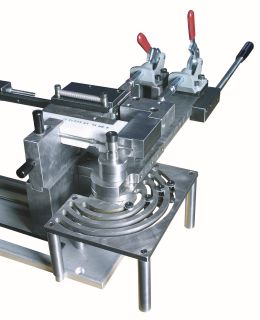

| MOBITEC
universelle Hand-Rohrbieger |
| Bezeichnung |
Technische Daten |
| Maschinentyp |
EHB 0 / 1
/ 2 |
| Rohrdurchmesser |
EHB 0 und
1: bis 16 mm
EHB 2: bis 20 mm |
| Maschinenausstattung |
EHB 0:
2D-Biegungen,
EHB 1: 3D-Biegungen, Winkel
und Längeneinstellung über
Skala, Biegungen manuell
EHB2: 3D-Biegungen, Winkel
und Längeneinstellung digital,
Biegung manuell |
| Einsatzbereich |
Rohr und
Draht biegen.
Sanitärinstallation, Reparatur;
Hydraulikleitungen, Musterbau,
Ausbildung, Maschinenbau,
manuell bediente Einzweck-Biegevor-
richtung für Mittel- und Großserien |
|
 |
| |
|
 |
| MOBITEC
CNC-Rohrbiegehalbautomat |
| Bezeichnung |
Technische Daten |
| Maschinentyp |
BHA 22 /
30 / 42 / 60 |
| Rohrdurchmesser |
BHA 22: 2
- 22 mm
BHA 30: 2 - 30 mm
BHA 42: 4 - 42 mm
BHA 60: 4 - 60 mm |
| Maschinenausstattung |
Digitalanzeige
für Biege- und Verdrehwinkel, Anschläge
für Längsbewegung,
elektromechanischer Biegekopf-
antrieb |
| Einsatzbereich |
Rohr und
Draht biegen
Einzel-,Kleinserienfertigung,
Musterbau, Ausbildung, Hy-
draulikleitungen, Maschinenbau
Ausbildung usw. |
|
| |
|
 |

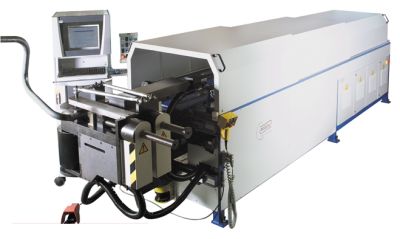

| MOBITEC
CNC- Rohrbiegevollautomat |
| Bezeichnung |
Technische Daten |
| Maschinentyp |
BVA 12 /
22 / 30 / 42 / 60 |
| Rohrdurchmesser |
BVA 12: 2
-12 mm
BVA 22: 2 - 22 mm
BVA 30: 2 - 30 mm
BVA 42: 4 - 42 mm
BVA 60: 4 - 60 mm |
| Maschinenausstattung |
SPS-Programmierung
für Bie-
ge- , Verdrehwinkel und Längs-
bewegung. Geschwindigkeits-
regelung in allen 3 Achsen
elektromechanischer Biegekopf-
antrieb
Maschine ist verfahrbar
|
| Einsatzbereich |
Rohr und
Draht biegen
Serienproduktion, Reparatur;
Hydraulikleitungen, Musterbau,
Ausbildung, Maschinenbau |
|
| |
|
 |
| MOBITEC CNC
Mehrebenen-Rohrbiegemaschine |
| Bezeichnung |
Technische Daten |
| Maschinentyp |
MBVA 12 /
22 / 30 / 42 / 60 |
| Rohrdurchmesser |
MBVA 12:
2 - 12 mm
MBVA 22: 2 - 22 mm
MBVA 30: 2 - 30 mm
MBVA 42: 4 - 42 mm
MBVA 60: 4 - 60 mm |
| Maschinenausstattung |
CNC-Steuerung
für Biege- ,
Verdrehwinkel und Längs-
bewegung, sowie Biegeradius.
Mehrfach-Werkzeuge
Pushingeinrichtung für beliebig
große Biegeradien mit Freiformbiegen
elektromechanischer Biegekopf-
antrieb |
| Einsatzbereich |
Rohr und
Draht biegen
Serienproduktion, Reparatur;
Hydraulikleitungen, Musterbau,
Ausbildung, Maschinenbau |
|
| |
|
 |

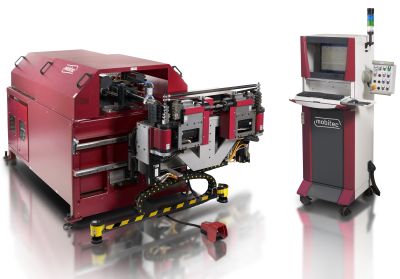

| MOBITEC CNC
Mehrebenen-Rohrbiegemaschine |
| Bezeichnung |
Technische Daten |
| Maschinentyp |
MBVA 12 /
22 / 30 / 42 / 60
rechts / links |
| Rohrdurchmesser |
MBVA 12:
2 - 12 mm
MBVA 22: 2 - 22 mm
MBVA 30: 2 - 30 mm
MBVA 42: 4 - 42 mm
MBVA 60: 4 - 60 mm |
| Maschinenausstattung |
CNC-Steuerung
für Biege- ,
Verdrehwinkel und Längs-
bewegung, sowie Biegeradius.
rechts und links Biegen
Mehrfach-Werkzeuge
elektromechanischer Biegekopf-
antrieb |
| Einsatzbereich |
Rohr und
Draht biegen
Serienproduktion, Reparatur;
Hydraulikleitungen, Musterbau,
Ausbildung, Maschinenbau |
|
| |
|
 |

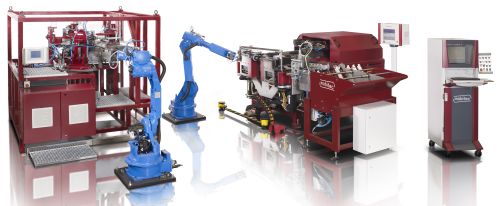

| MOBITEC
Rohrbiege-Fertigungsanlagen |
| Bezeichnung |
Technische Daten |
| Maschinentyp |
MBVA /
MBVA rechts/links BVA |
| Rohrdurchmesser |
2 - 42 mm |
| Maschinenausstattung |

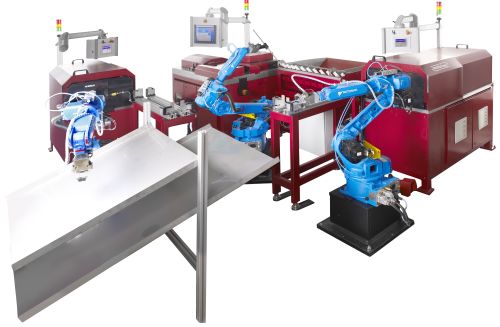

CNC-Rohrbiegemaschinen,Handlings-
system mit Rohrlademagazin, Roboter,
Werkstückentnahme |
| Einsatzbereich |
Rohr und
Draht biegen
Serienproduktion, |
|
| Beispiele |
|
 |
|
| |
|
 |
| MOBITEC
Spezial-Rohrbiegemaschine |
| Bezeichnung |
Technische Daten |
| Maschinentyp |
Halb- und
Vollautomaten |
| Rohrdurchmesser |
2 - 40 mm |
| Maschinenausstattung |
CNC-Rohrbiegemaschinen,Handlings-
system mit Rohrlademagazin, Roboter,
Werkstückentnahme,
Trennmaschinen, Richtanlage |
| Einsatzbereich |
Rohr und
Draht biegen
Serienproduktion, |
|
 |
 |
| |
|
 |

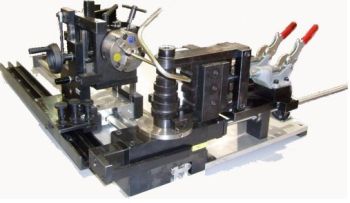

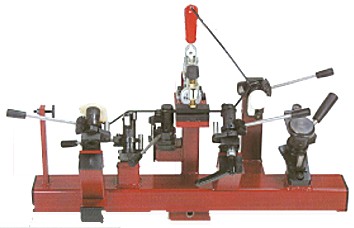

| MOBITEC
Biegevorrichtung |
| Bezeichnung |
Technische Daten |
| Maschinentyp |
Serien-Bieger |
| Rohrdurchmesser |
1 - 10 mm |
| Drahtdurchmesser |
1 - 5 mm |
| Maschinenausstattung |
geschweißtes
Grundgestell mit
bis zu 14 individuell positio-
nierte Biegeköpfen,
Schnellspanner |
| Einsatzbereich |
Groß-
und Mittelserien,
Rohr und Draht biegen.
Hydraulikleitungen, Heizung,
Fahrzeugbau
|
|
|
